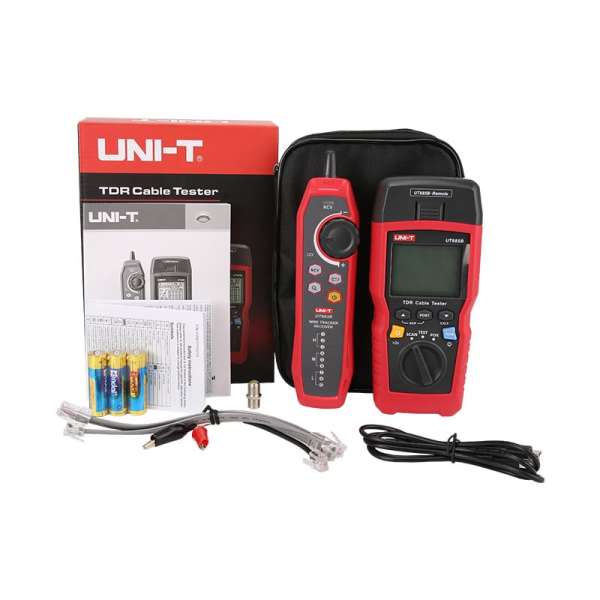

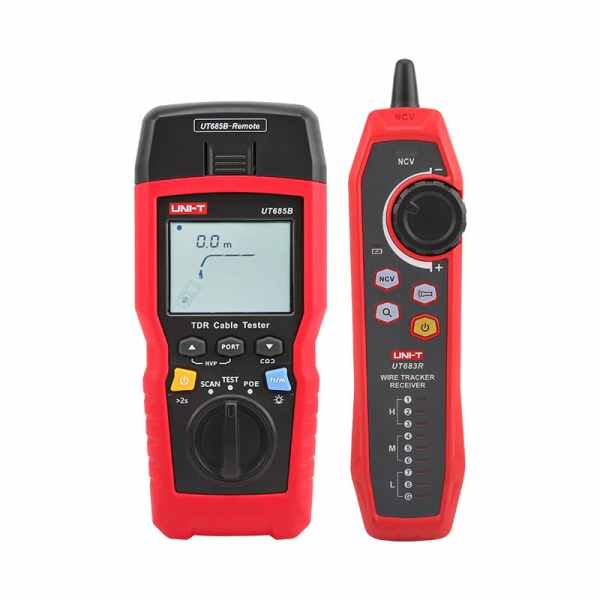

UNI-T UT685B KIT TDR

El UNI-T UT685B KIT es un probador de cables TDR (Reflectometría de Dominio de Tiempo) avanzado. Está diseñado para medir con precisión la longitud del cable, localizar fallas, identificar la secuencia de hilos y verificar los estándares PoE. Es una herramienta versátil que prueba múltiples tipos de cable, incluyendo par trenzado, coaxial y cables de red PoE, lo que aumenta la calidad del trabajo y facilita la resolución de problemas en las instalaciones.

La tecnología TDR permite mediciones de longitud de alta precisión de hasta 500m y la localización de fallas sin zona ciega. El dispositivo integra puertos RJ11, RJ45 y coaxial, lo que agiliza las pruebas al no requerir adaptadores externos. Es una herramienta eficiente que mejora la calidad del trabajo, haciendo que las instalaciones sean más fáciles de diagnosticar y reparar.

Características Generales

• Tecnología TDR Avanzada: Mide la longitud de los cables hasta 500m y localiza fallas con una alta resolución de 0.3m, sin zona ciega.

• Prueba de Múltiples Tipos de Cable: Compatible con cables de par trenzado (UTP, FTP, SSTP), cables coaxiales y cables de red.

• Verificación de Estándares PoE: Detecta la presencia de alimentación PoE e identifica los estándares 802.3AF y 802.3AT.

• Funciones de Instalador: Incluye identificación de secuencia de hilos, localización de cables y parpadeo de puerto (Port Blinking) para identificar un cable en un switch.

• Puertos Integrados: Incorpora puertos RJ11, RJ45 y coaxial, eliminando la necesidad de adaptadores externos.

• Protección de Entrada: Protegido contra voltajes de hasta 70V DC para mayor seguridad del equipo.

Especificaciones Técnicas

• Tipos de Cable Soportados: Par trenzado (UTP, FTP, SSTP), Cable coaxial (50Ω, 75Ω, 93Ω)

• Medición de Longitud de Cable:

  • Rango: 500 m

  • Resolución: 0.33 m

  • Precisión: ± 4% o 0.6 m

• Prueba de PoE: Detección de estándares 802.3AF y 802.3AT

• Funciones Adicionales: Secuencia de hilos, Localización de cable, Parpadeo de puerto

• Pantalla: LCD de 2.8 pulgadas

• Protección de Entrada: 70V DC

• Alimentación: 4 baterías AAA alcalinas
