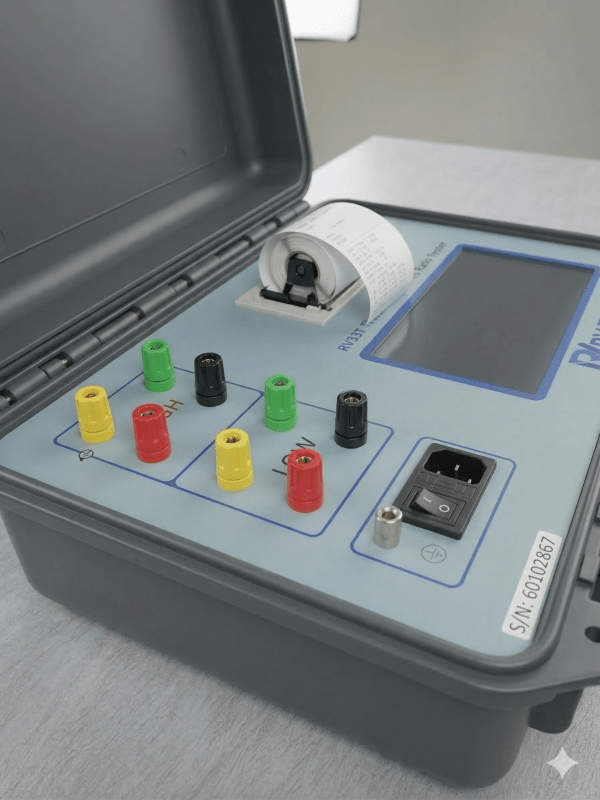

RV RV33T TTR Medidor de Relación de Transformación

El RV TECH RV33T es un medidor de relación de transformación (TTR) de alto rendimiento, diseñado para la verificación precisa de transformadores. Su función principal es comprobar la correcta relación de espiras, el estado del cambiador de tomas (tap changer), la existencia de cortocircuitos entre espiras y si el transformador es apto para operar en paralelo. Utiliza una avanzada fuente de alimentación de precisión tipo inverter, que elimina los armónicos de la red y garantiza mediciones exactas, incluso si se alimenta desde un generador.

Gracias a su salida de voltaje trifásica, este equipo acelera significativamente el proceso de prueba, y es especialmente adecuado para una gran variedad de transformadores, incluyendo los de configuraciones complejas como tipo Z, rectificadores o de cambio de fase. La operación se gestiona de forma intuitiva a través de una gran pantalla táctil a color de 7 pulgadas, que permite la medición automática de la relación, el error y la posición del tap. Además, cuenta con una completa conectividad a través de su aplicación para Android, puerto USB y la impresora integrada para la generación de reportes en campo.

Características Generales

• Medición Trifásica Rápida y Precisa: Utiliza una salida de voltaje trifásica que acelera las pruebas y permite medir el ángulo de fase e identificar automáticamente el grupo de conexión vectorial.
• Fuente de Alimentación Inverter: Garantiza mediciones de alta precisión al eliminar la interferencia de los armónicos de la red eléctrica.
• Amplia Compatibilidad: Ideal para una gran variedad de transformadores, incluyendo tipo Z, rectificadores, de puesta a tierra, de hornos eléctricos y de cambio de fase.
• Operación Automatizada: Tras ingresar los parámetros nominales, el equipo mide automáticamente la relación, el valor del error y la posición del cambiador de tomas (hasta 99 posiciones).
• Interfaz de Pantalla Táctil a Color: Una gran pantalla táctil HD de 7 pulgadas permite una operación intuitiva y una visualización clara, incluso bajo luz solar directa.
• Gestión de Datos Completa: Cuenta con impresora integrada, puerto USB y RS232. Además, se puede controlar y gestionar los datos a través de una aplicación para Android.
• Múltiples Protecciones de Seguridad: Incorpora protección contra conexión inversa, cortocircuito entre espiras, falla del cambiador de tomas y cortocircuito total en la salida.

Especificaciones Técnicas

• Rango de Medición (Relación): 0.9 – 10000
• Precisión (Relación): ±0.1% a ±0.5% (dependiendo del rango)
• Rango de Medición (Ángulo): 0 – 360°
• Precisión (Ángulo): ±0.2°
• Mejor Resolución (Relación): 0.0001
• Mejor Resolución (Ángulo): 0.01°
• Voltaje de Salida: Se ajusta automáticamente según la carga
• Pantalla: Táctil LCD a color de 7 pulgadas
• Comunicación: USB, RS232, App para Android
• Impresora: Micro-impresora integrada
• Alimentación: AC120V±10% 60Hz
